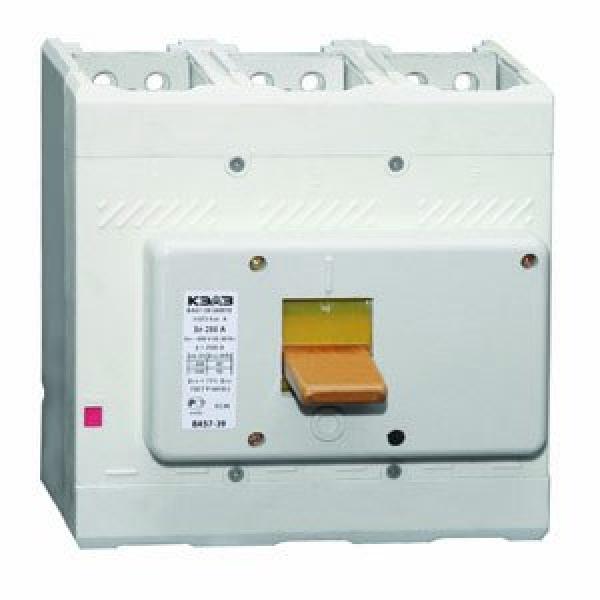

Авт. выкл. 500А ВА57-39-340010-500А-5000-690AC-УХЛ3-КЭАЗ

Силовой автоматический выключатель для защиты трансформаторов и генераторных установок (EC000228) Категория Международного классификатора электротехнических товаров. ETIM - используется для обмена данными о товарах между поставщиками и покупателями. КЭАЗ применяет ETIM для классификации своих товаров и их технических характеристик
Тип изделия: Выключатель автоматический

Электротехнические характеристики
Количество полюсов: 3
Номинальный ток In (А): 500 Ток, при котором устройство работает в нормальных условиях.
Частота тока (Гц): 50/60 Количество колебаний переменного тока в секунду.
Род тока: AC AC - переменный
DC - постоянный
AC/DC - переменный/постоянный
Номинальное рабочее напряжение переменного тока Ue (В): 690 Это то напряжение, при котором устройство работает в нормальных условиях, для переменного тока.
Вспомогательные (свободные) контакты: Нет Вспомогательные контакты указывает на положение контактов автоматического выключателя.
Наличие привода: ручной Привод служит для включения, автоматического отключения и может быть ручным непосредственного действия и дистанционным (электромагнитным, пневматическим и др.).
Уставка расцепителей токов короткого замыкания: 5000А Порядок кратности номинальному току, при котором срабатывает расцепитель.
Предельная коммутационная способность переменного тока Icu (кА): 18 Максимальное значение тока короткого замыкания, которое автоматический выключатель способен отключить несколько раз, оставаясь исправным, для переменного тока.
Номинальное рабочее напряжение переменного тока Ue (В)2: 400 Это то напряжение, при котором устройство работает в нормальных условиях, для переменного тока.
Предельная коммутационная способность переменного тока Icu (кА)2: 40 Максимальное значение тока короткого замыкания, которое автоматический выключатель способен отключить несколько раз, оставаясь исправным, для переменного тока.
Наличие независимого расцепителя: нет Дополнительное устройство к автоматическим выключателям, позволяет дистанционно отключить автоматический выключатель или выключатель нагрузки.
Регулировка максимальных расцепителей тока: нет Этот параметр позволяет провести более точную настройку автоматического выключателя.
Вид расцепителей: тепловой и электромагнитный
Номинальное напряжение изоляции Ui (В): 690 Характеризует изоляционные свойства аппарата.
Номинальное импульсное напряжение Uimp (кВ): 6 Пиковое значение импульсного напряжения предписанной формы и полярности, которое аппарат в состоянии выдержать без повреждения.
Номинальная рабочая наибольшая отключающая способность Ics (% Icu): 75 Максимальный ток короткого замыкания, который автоматический выключатель может успешно отключить без повреждения.

Монтажные характеристики
Способ крепления (монтажа): винт
Присоединение внешних проводников: переднее
Макс. сечение присоединяемых проводов (кв.мм): 2х150
Возможность самостоятельного подключения дополнительных устройств: нет
Способ установки: стационарный с креплением на панели
Макс. сечение присоединяемых медных шин (мм): 12х50
Вид присоединяемых проводников: шина/провод Способ присоединения внешних проводников (спереди, сзади и т.д.).

Эксплуатационные характеристики
Климатическое исполнение и категория размещения: УХЛ3
Степень защиты (IP): IP20 Система классификации степеней защиты оболочки электрооборудования от проникновения твёрдых предметов и воды.
Диапазон рабочих температур (?С): от -60°С до +40°С
